6.2 电缆网环境集控式控制系统

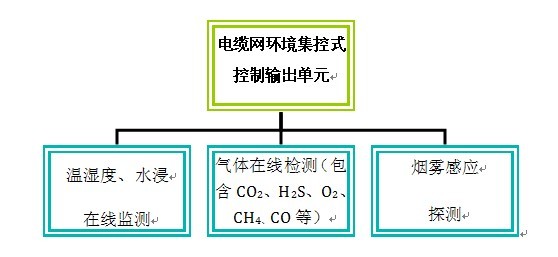

为了保证电缆隧道内各种设施正常工作及下井人员安全，我公司自主研发了电力隧道内环境集控式控制输出单元包括温湿度在线监测、气体在线检测（包含CO2、H2S、O2、CH4、CO等）和烟雾感应探测三个部分。

l    温湿度监测装置

数字温湿度传感器。可实现对的电力隧道内环境的测温。具有良好的精度和相应时间。

设备性能指标：

具备组网通信功能；

具备数据校验功能，可消除设备故障异常情况；

测温范围：-55°C~+95°C；

测量精度：±0.5°C；

相应时间：≤1S。

壁挂式安装，安装在靠近人孔的一侧，可与红外入侵探测器，水浸传感器，可燃气体探测器形成联动报警；

数据处理：集控式传输控制单元完成对温湿度数据的处理，并将温湿度数据上传到监控中心。集控式传输控制单元在规定的时间内从各个采集点读取各传感器的温湿度采集数据，并将结果与预设的临界值进行比对，根据比对结果可上传正常数据、故障信号、异常信息，可向值班人员发出警报，并对对温湿度传感器进行下行校验。

l     可燃气体监测

可燃性气体检测仪探头采用进口电化学传感器，可实现对种可燃性气体进行实时监测,具备良好的精度。本产品外壳采用浸碳强化玻璃纤维聚脂材料注塑成型。传感器表面配以钝化铝制壳体，具有抗毒性和耐腐蚀性强等特点。可与集控式传输控制单元及气体检测系统的主机或控制系统配套使用。

技术指标:

检测原理/方式：电化学式、扩散型；

重 复 性： ±2%满量程；

线    性： ±2%满量程；

工 作 温 度：-20℃~75℃ ；

工 作 湿 度：95%RH  ；

l    有害气体检测

有害气体检测仪探头采用进口电化学传感器，对环境中与人体健康相关的各种气体进行连续监测，也可在平台上设定采集数据的时间间隔。对于沟道内与人身安全息息相关的3中气体：CO、CO₂、O₂、H₂S进行检测。本产品外壳采用浸碳强化玻璃纤维聚脂材料注塑成型。传感器表面配以钝化铝制壳体，具有抗毒性和耐腐蚀性强等特点。可与集控式传输控制单元及气体检测系统的主机或控制系统配套使用。

技术指标:

检测气体/范围：CO、O2、CO2、H2S

检测原理/方式：电化学式、扩散型；

线 性：±2%满量程

工 作 温 度：-20℃~75℃

工 作 电 压：18V D.C~24V D.C

尺 寸：165′120′75（mm）

l    水浸检测

水浸探测仪采用红外光电原理，当外界被测液体接触到传感器表面时，红外线改变光线路径，从而触发报警信号。具有高可靠、低成本，便于安装等特点；实现电源、输入、输出全隔离。

水位传感器安装在电缆沟内，对电缆沟内的水位高度进行实时监测，采集的数据输送到数据采集单元。当电缆沟内的积水超过预定值时，水位传感器进行报警，报警信号可以通过数据采集单元发送到主控室，在软件上显示报警信息，并可以通过短信方式发送到监测人员的手机。每个数据采集单元配备一个水位传感器。
